当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为 U=K·I·B/d 其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔传感器的外形图和与磁场的作用关系如右图所示。磁场由磁钢提供，所以霍尔传感器和磁钢需要配对使用。

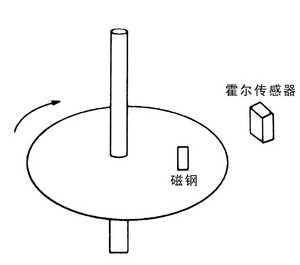

霍尔传感器检测转速示意图如下。在非磁材料的圆盘边上粘贴一块磁钢，霍尔传感器固定在圆盘外缘附近。圆盘每转动一圈，霍尔传感器便输出一个脉冲。通过单片机测量产生脉冲的频率就可以得出圆盘的转速。

备注：当没有信号产生时，可以改变一下磁钢的方向，霍尔对磁钢方向有要求。没有磁钢时输出高电平，有磁钢时输出低电平。

接线图：

测速原理图：

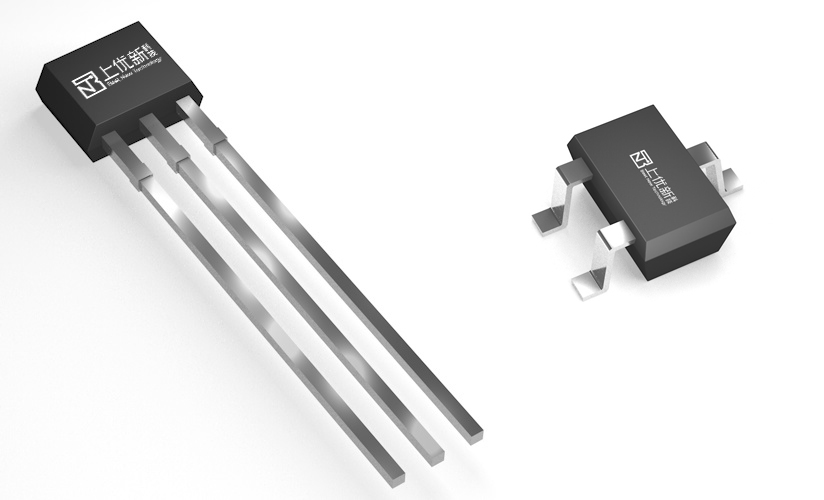

产品图片和管脚图：
