低成本简化开关

简化开关是霍尔传感器 IC 的强项。霍尔效应 IC 开关在单个集成电路芯片中融合了霍尔电压发生器、信号放大器、施密特触发电路和晶体管输出电路。其输出干净、迅速且不会发生开关跳跃（机械开关的固有问题）。霍尔开关通常以最高 100 kHz 的重复频率工作，而且比普通的电动机械开关的成本要少很多。

高效、精确、低成本的线性传感器 IC

线性霍尔效应传感器采用磁偏探测电磁体、永久磁体或铁磁体的磁场强度中的运动、位置或变化。能耗极低。输出是线性的，而且温度稳定。传感器 IC 的频率响应平直，最高约为 25 kHz。

与电感或光电子传感器相比，霍尔效应传感器 IC 更高效、更精确，成本也更低。

适用于恶劣工作环境的敏感电路

霍尔效应传感器 IC 能有效抵御环境中的有害物质，所以适用于在环境恶劣的条件下工作。这种电路非常灵敏，并能在紧公差应用中提供可靠、重复的操作。

应用

霍尔效应 IC 目前可用于点火系统、速度控制系统、安全系统、校正系统、测微计、机械极限开关、计算机、打印机、磁盘驱动器、键盘、机床、钥匙开关和按钮开关。它们还能用于转速计取样、限流开关、位置检测器、选择器开关、电流传感器、线性电位计、旋转编码器和无刷直流电机整流器。

霍尔效应：工作原理？

基本霍尔元件是一小片半导体材料，也称霍尔元件或有效面积，如图 1 所示。

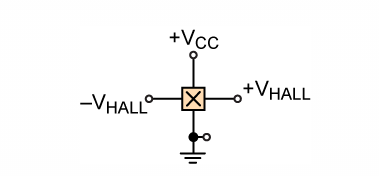

图 1.霍尔效应器件的有效面积原理图，其中霍尔元件由标有 X 的组件表示。

图 2 所示的恒压电源产生的恒定偏置电流，即 IBIAS，会在半导体片材内流动。输出电压 VHALL 可沿片材的宽度方向测量。在无磁场的情况下，VHALL 的数值可以忽略。

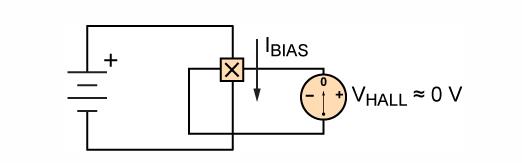

图 2。无磁场时的 VHALL

如果将偏压霍尔元件放在通量线与偏置电流垂直（参阅图 3）的磁场中，电压输出的变化会与磁场强度成正比。这就是在霍尔 (E. F. Hall) 于 1879 年发现的霍尔效应。

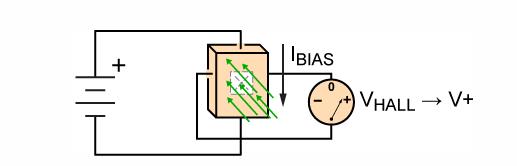

图 3。与偏置电流垂直的磁通量（绿色箭头）产生的霍尔效应（感应 VHALL）。

线性输出霍尔效应器件

基本霍尔元件的输出电压很小。这会产生问题，特别是在电气噪声环境中。在电路中添加一个稳定的优质 DC 放大器和电压调整器（参阅图 4 和 图 5）不仅能有效改善传感器输出，还能允许霍尔效应器件在更广的电压范围内工作。改造后的器件能提供易于使用的模拟输出，这种线性输出与应用的磁通量密度成比例。

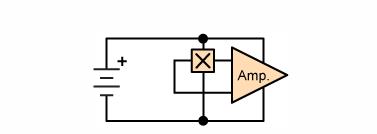

图 4。带 VHALL 放大的霍尔电路

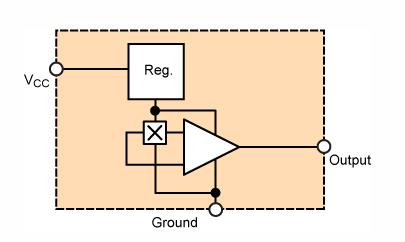

图 5。具有电压调整器和 DC 放大器的霍尔效应器件
