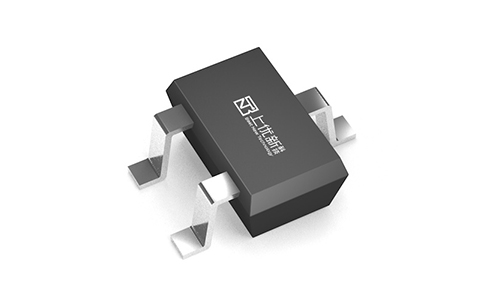

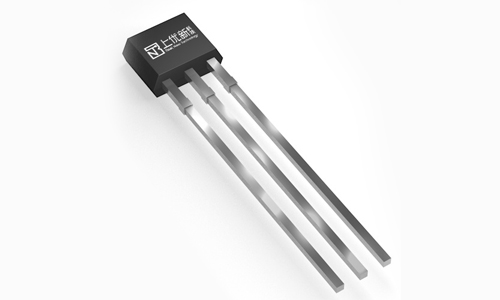

描述 BH09B-A是一种由混合信号CMOS技术制成的霍尔效应传感器。 该器件在单个封装中集成了稳压器、带有动态失调消除系统的霍尔传感器、施密特触发器和漏极开路输出驱动器。 它采用了先进的斩波稳定放大技术，可提供准确而稳定的磁性开关点。 除上面列出的应用程序外，此HED（霍尔电子设备）还有许多应用程序。 设计，规格和性能已针对5V和12V无刷直流电动机的换向应用进行了优化。 该传感器具有较宽的工作电压范围和多种的温度范围可供选择，非常适合用于汽车，工业和消费类应用。 该器件以小尺寸晶体管封装（SOT）进行贴片安装，或以单列直插式（TO92）进行通孔安装。 两种封装均符合RoHS要求。 |
特性 • 宽压范围设计，工作电压范围3.5V至24V • 极高的磁场灵敏度 • CMOS技术 • 低功耗 • 搭载斩波稳定放大器 • 开漏输出 • 出色的温度稳定性 • 极低的物理压力敏感度 • 提供SOT23 3L 或 SIP 3L两种符合RoHS的封装 |
应用 • 汽车、消费电子及工业 • 固态开关 • 直流无刷电机换向 • 速度检测 • 线性位置检测 • 角度检测 • 接近检测 |
