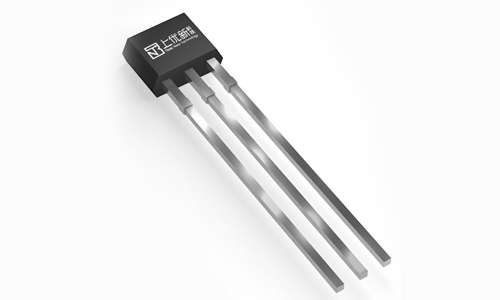

描述 BH13O全极霍尔效应传感器采用混合信号CMOS技术，结合了先进的斩波稳定技术，可提供准确而稳定的磁性开关点。 电路设计提供了内部控制的时钟机制，以对霍尔元件和模拟信号处理电路的电源进行周期开启。这用于将电路的高电流消耗部分置于“休眠”模式。该内部逻辑会定期将设备“唤醒”，并根据预定义的阈值评估霍尔元件的磁通量。如果磁通密度高于或低于Bop / Brp阈值，则驱动输出晶体管相应地更改状态。在“休眠”周期中，输出晶体管被锁定在其先前状态。该设计已针对需要延长电池供电系统使用寿命的应用进行了优化。 BH13O的输出晶体管将在面对封装标记面的足够强的南或北磁场存在的情况下输出打开。在没有磁场的情况下，输出关闭。 |
特性 • 适应于电池供电应用的微功耗设计 • 全极性输出开关，对应南北极磁场强度绝对值的全极输出开关 • 工作电压可低至2.5V • 高灵敏度，能直接替代磁簧开关 |
应用 • 固态开关 • 手持式无线话筒唤醒开关 • 电池供电设备的机盖关闭传感器 • 磁近感传感器可用于低占空比应用中簧片开关的替代 |
