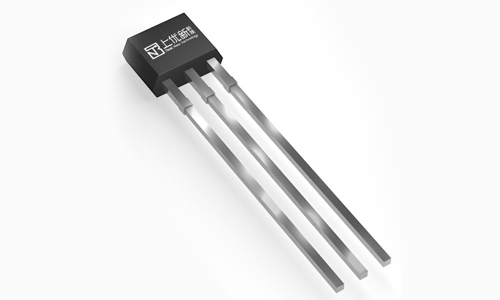

描述 BH76U是一个采用CMOS技术制造的单极霍尔效应传感器。 该器件集成了一个电压调节器、带动态偏移消除系统的霍尔传感器、小信号放大器、施密特触发器和一个开漏输出驱动器。 配合以适当的上拉输出电路，它即可与双极型晶体管电路或CMOS逻辑电路器件协同工作。这些霍尔效应开关是具有更严格磁性规格的单片集成电路，可在高达+150°C的温度下连续运行，相对于以往工艺的器件，该器件在温度和电源电压的大幅波动的情况下运行更加稳定。 单极开关特性使该器件非常适合与简单的条形或棒形磁铁一起使用。由于其宽的工作电压范围和扩展的温度范围选择，它非常适合用于汽车，工业和消费类应用。 该器件以小尺寸晶体管（SOT）标准和单列直插式（SIP 3L扁平）标准进行封装。 两种3引脚封装均符合RoHS要求。 |
特性 • 3.5V到24V的工作电压范围 • -40°C到150°C的极大的工作温度范围 • CMOS技术 • 低流耗 • 自带斩波稳定放大器 • 开漏输出 • 低灵敏度 • 均符合RoHS标准的小尺寸SOT23 3L或SIP 3L封装 |
应用 • 汽车、消费电子及工业 • 固态开关 • 直流无刷电机换向 • 速度检测 • 角度检测 • 接近检测 • 电流检测 |
