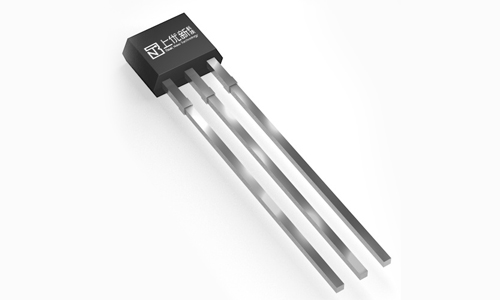

描述 BH26U是一款高灵敏度单极性开关型霍尔效应传感器，采用了混合信号CMOS技术设计制造。运用了先进的斩波稳定放大技术，可提供准确而稳定的磁性开关点。 该霍尔IC的电路设计采用了内部时钟控制机制，对霍尔元件和模拟信号处理电路的电源进行独立循环控制，用于将电路的高电流消耗部分置于“休眠”模式。 内部逻辑电路会定期将设备“唤醒”，并根据预定义的阈值评估霍尔元件的磁通量。 如果磁通密度高于或低于Bop / Brp阈值，则驱动输出晶体管相应地更改状态。 在“休眠”周期中，输出晶体管被锁定在其先前状态。 该设计针对需要延长电池供电系统使用寿命的应用进行了优化，能有效的降低元件功耗，延长电池寿命。 |
特性 • 工作电压范围为2.5V 至 5.5V • 可适应-40°C 至 150°C 超宽工作温度范围 • CMOS 工艺 • 低功耗 • 搭载斩波稳定放大器，可提供准确而稳定的磁性开关点 • CMOS推挽式输出（无需上拉电阻） • 高灵敏度及高准确性 • 可提供 TSOT23 3L 或 SIP 3L两种符合RoHS的封装 |
应用 • 汽车、消费电子及工业 • 固态开关 • 电磁转换开关 • 角度及位置检测 • 接近检测 • 电流互感器 |
